禾川PLC Q系列模块
禾川Q系列拓展模块灵活配置，适配多样场景；易用高效，调试便捷。
禾川PLC Q系列模块优势
● 规格丰富：20余种扩展模块；3款EtherCAT耦合器；6通道EtherCAT分支器。
● 灵活易用：13mm超薄模块；PUSHIN直插式可拆卸端子。
● 安全可靠：多方位硬件保护；详细的故障诊断。
禾川PLC Q系列模块参数选型

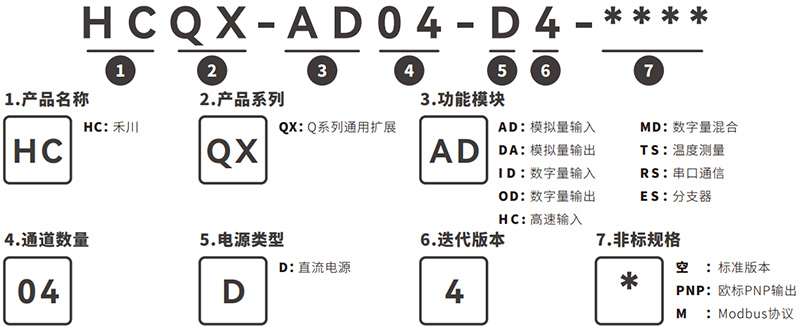

禾川PLC Q系列模块型号参考
| 产品类型 | 禾川PLC型号 | 产品描述 |
| 电源模块 | HCQX-PD11-D4 | DC24V直流电源模块，搭配HCQ5P-1500-U4、HCQ7P-1600-U4、HCQ9P-1700-U4三款主机使用 |
| 耦合器模块 | HCQX-EC01-D4 | 标准EtherCAT耦合器，扩展模块占总线节点数 |
| HCQX-EC02-D4 | 标准EtherCAT耦合器，扩展模块不占总线节点数 | |
| HCQX-EC03-D4 | NXE系列模块专用EtherCAT耦合器，扩展模块不占总线节点数 | |
| 分支器模块 | HCQX-ES06-D4 | EtherCAT 6通道分支器（1进5出）；支持星型拓扑；支持分支器级联 |
| 模拟量输入模块 | HCQX-AD04-D4 | 4通道模拟量输入；支持-10~+10V, 0~10V, -5V~+5V, 0~5V, 1~5V 差分输入； 支持0~20mA，4~20mA差分输入 |
| HCQX-AD08-D4 | 8通道模拟量输入；支持-10~+10V, 0~10V, -5V~+5V, 0~5V, 1~5V 差分输入； 支持0~20mA，4~20mA差分输入 | |
| 模拟量输出模块 | HCQX-DA04-D4 | 4通道模拟量输出；支持-10~+10V, 0~10V, -5V~+5V, 0~5V, 1~5V 单端输出； 支持0~20mA，4~20mA单端输出 |
| 串口通信模块 | HCQX-RS02-D4 | 2通道串口通信（自由协议）；支持RS232、 RS485、 RS422接口；支持32个从站数量； 软件配置终端电阻 |
| HCQX-RS02-D4-M | 2通道串口通信（Modbus协议）；支持RS232、 RS485、 RS422接口；支持16个从站数量；软件配置终端电阻 | |
| 温度测量模块 | HCQX-TS04-D4 | 4通道温度测量；支持热电阻、热电偶；支持2线制、3线制传感器；24bit分辨率 |
| 高速计数模块 | HCQX-HC02-D4 | 2通道高速计数模块；支持差分输入，最 大4MHz |
| HCQX-HC04-D4 | 4通道高速计数模块；支持单端输入，最 大200KHz | |
| 扩展模块端子 | HCQXT-18P-N | 可拆卸接线端子，适用于QP控制器IO部分及扩展模块 |
| 终端模块 | HCQX-END04 | 附于模块尾端 |
| 电源端子 | HCQX-3P-N | HCQX-EC01/02/03-D4耦合器及HCQX-ES06-D4分支器DC24V电源端子 |
| 数字量输入模块 | HCQX-ID16-D4 | |
| HCQX-ID32-D4 | ||
| 数字量输入模块 | HCQX-OD16-D4 | |
| HCQX-OD16-D4-PNP | ||
| HCQX-OD32-D4 | ||
| HCQX-OD32-D4-PNP | ||
| 数字量混合模块 | HCQX-MD16-D4 | |
| HCQX-MD16-D4-PNP | ||
| HCQX-MD32-D4 | ||
| HCQX-MD32-D4-PNP | ||
| 继电器输出模块 | HCQX-OC08-D4 |
